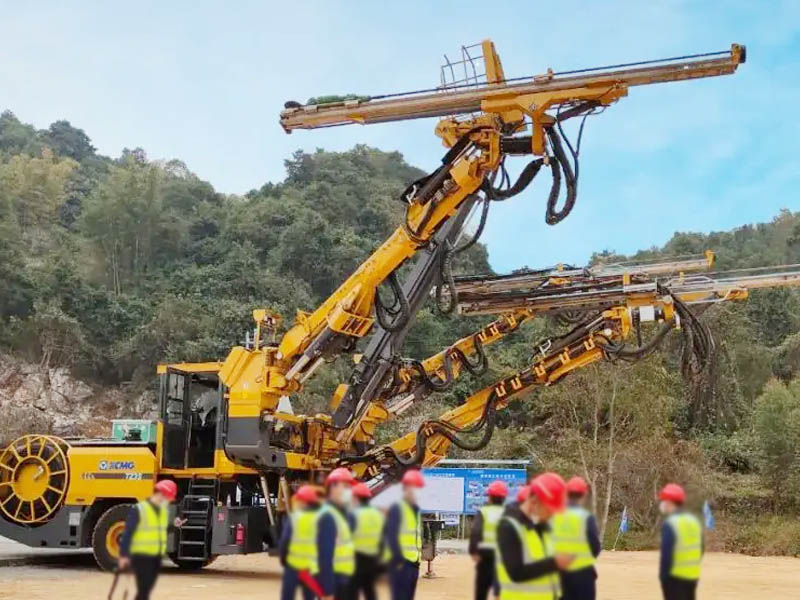

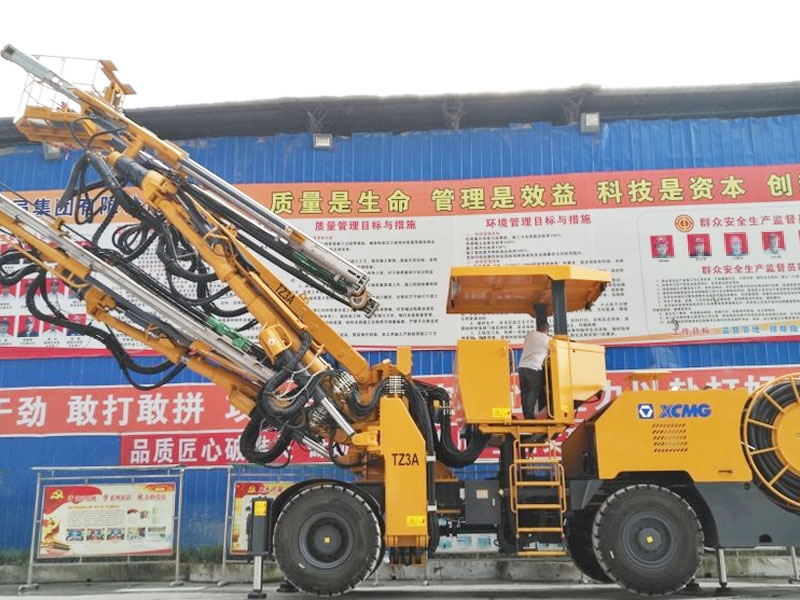

多臂鑿巖臺車——TZ3型
TZ3系列三臂鑿巖臺車主要應用于隧道、礦山以及其它地下工程中巷道、隧洞的掘進施工作業，可進行鉆爆破孔、錨桿孔、掏槽孔、安裝炸藥、錨桿、風管等作業。
| 項目 | 單位 | 參數 |
| 作業性能參數 | ||
| 最大作業覆蓋面積 | m2 | 165 |
| 最大作業高度 | mm | 12175 |
| 最大作業寬度 | mm | 14560 |
| 翼式臂座 | 有 | |
| 液壓泵組數量 | 套 | 3 |
| 鉆臂數量 | 個 | 3 |
| 鉆臂延伸長度 | mm | 1600 |
| 鉆臂舉升角度 | ° | 65/-30 |
| 鉆臂擺動角度 | ° | ±45 |
| 推進器翻轉角度 | ° | 360 |
| 推進器補償長度 | mm | 1800 |
| 最大推進力 | kN | 20 |
| 鉆孔深度 | mm | 5140 |
| 鑿巖機沖擊功率 | kW | 17/20 |
| 鑿巖機沖擊頻率 | Hz | 60/70 |
| 鑿巖機回轉扭矩 | N.m | 325/762 |
| 鉆孔直徑 | mm | 45/70 |
| 工作服務平臺 | 有 | |
| 工作服務平臺舉升角度 | ° | 65/-30 |
| 工作服務平臺擺動角度 | ° | ±45 |
| 工作服務平臺舉升高度 | mm | 13650 |
| 工作服務平臺擺動寬度 | mm | 15600 |
| 工作服務平臺額定載重 | kg | 400 |
| 駕駛室升降高度 | mm | 1200 |
| 駕駛室頂棚升降高度 | mm | 700 |
| 沖洗水泵揚程 | m | 153 |
| 沖洗水流量 | L/min | 300 |
| 進水管口徑/長度 | "/m | 2/80 |
| 氣潤滑系統壓力 | bar | 3/8 |
| 最大氣潤滑量 | L/min | 1050 |
| 電氣系統參數 | ||
| 總裝機功率 | kW | 200 |
| 外接電源 | V/Hz | 380/50 |
| 外接電纜長度 | m | 100 |
| 主泵電機數量 | 個 | 3 |
| 主泵電機功率 | kW | 55 |
| 主泵電機轉速 | r/min | 1470 |
| 水泵電機功率 | kW | 11 |
| 空壓機功率 | kW | 7.5 |
| 主工作照明 | kW | 0.4×2 |
| 副工作照明 | kW | 0.15×2 |
| 行駛性能參數 | ||
| 最高行駛車速 | km/h | 17.5 |
| 驅動方式 | 4×4 | |
| 最大爬坡度 | % | 25 |
| 最小轉彎半徑 | m | 5.5 |
| 轉向模式 | 后橋獨立轉向 | |
| 轉向角度 | ° | 29.5/-37 |
| 行車制動 | 液壓雙回路，濕式 | |
| 駐車制動 | 盤式，液壓解除 | |
| 功率/轉速 | kW/r/min | 200/2300 |
| 排放 | 非公路，歐三 | |
| 質量參數 | ||
| 整車質量 | kg | 45800 |
| 外形尺寸(長×寬×高) | mm | 16000×2950×3400 |
| 前后軸距 | mm | 4200 |
| 前輪輪距(內/外) | mm | 1865/2535 |
| 后輪輪距 | mm | 2425 |
| 前支腿跨距 | mm | 3860 |
| 后支腿跨距 | mm | 1380 |
| 前后支腿跨距 | mm | 6180 |
| 最小離地間隙 | mm | 230 |
| 接近角/離去角 | ° | 15.5/15 |
